A geologia de Gravataí, com seus derrames basálticos e intercalações de arenitos da Formação Botucatu, impõe desafios específicos para qualquer investigação geotécnica. A cidade, situada sobre terrenos que alternam solos residuais jovens e rocha sã a profundidades que variam bastante, muitas vezes exige métodos indiretos antes de partir para a perfuração. A sondagem elétrica vertical por resistividade elétrica resolve essa etapa com precisão, mapeando a estratigrafia e identificando zonas de fratura ou saturação. Em Gravataí, a equipe técnica executa SEV com arranjo Schlumberger para alcançar até 60 metros de profundidade, interpretando as curvas de resistividade aparente conforme os preceitos de Orellana & Mooney e da norma ABNT NBR 15935. O resultado é um perfil geoelétrico que orienta a locação de sondagens SPT e reduz a margem de erro na concepção de fundações.
A resistividade não chuta profundidade de rocha: ela mede a resposta do subsolo a um campo elétrico real, com precisão que depende da experiência de quem interpreta a curva.
Características do serviço em Gravataí
Condições geotécnicas locais em Gravataí
As condições de subsolo entre o bairro Parque dos Anjos e a região central de Gravataí ilustram bem o risco de não se fazer uma SEV. Enquanto o centro apresenta solo residual de basalto mais homogêneo, o Parque dos Anjos pode esconder lentes de arenito silicificado ou zonas de brecha vulcânica com saturação elevada, que uma sondagem a percussão isolada simplesmente não distingue lateralmente. Perfurar sem esse mapa geoelétrico pode levar a projetos de fundação que ignoram um paleocanal enterrado ou uma cunha de rocha alterada, resultando em recalques diferenciais severos. É por isso que a resistividade elétrica entra como ferramenta de screening antes de investir em dezenas de furos: ela mostra onde o maciço realmente começa e onde a água subterrânea pode complicar uma escavação, algo que a estabilidade de taludes em corte também exige conhecer com clareza.
Nossos serviços
A investigação geofísica em Gravataí não se limita à SEV. Dependendo da complexidade do maciço e do tipo de obra, complementamos o diagnóstico com outros ensaios que detalham a resistência e a dinâmica do solo.

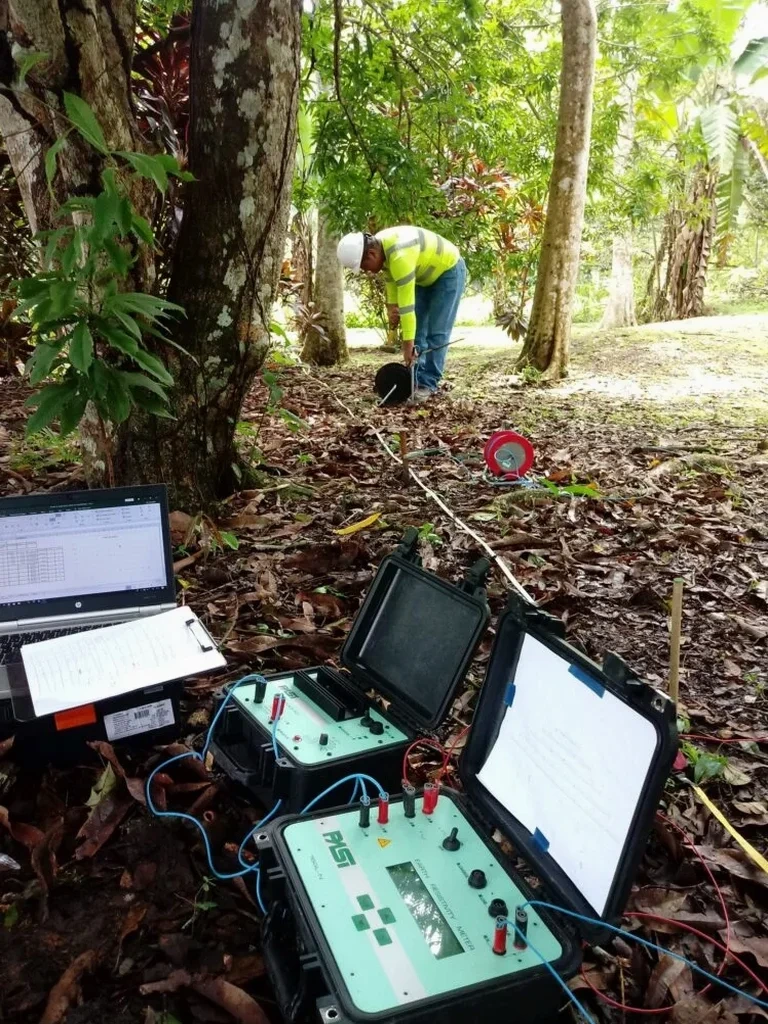

Sondagem Elétrica Vertical (SEV)
Perfilagem geoelétrica para determinar a profundidade do embasamento rochoso, espessura de camadas saturadas e identificação de zonas de baixa resistividade associadas a argilas moles ou contaminação, usando arranjo Schlumberger.
Caminhamento Elétrico
Técnica de mapeamento lateral da resistividade em profundidade constante, ideal para detectar variações litológicas bruscas, falhas geológicas ou plumas de contaminação ao longo de uma linha de investigação no terreno.
Perguntas e respostas
Qual a diferença prática entre SEV e caminhamento elétrico em Gravataí?
A SEV investiga a variação vertical da resistividade em um ponto fixo, expandindo os eletrodos para alcançar maior profundidade. Já o caminhamento elétrico desloca todo o arranjo linearmente, mantendo a profundidade de investigação constante para mapear variações laterais, como falhas ou mudanças de litologia. Em Gravataí, usamos a SEV para achar o topo rochoso e o caminhamento para ver se esse topo sofre desníveis bruscos ao longo da área.
Quanto custa uma campanha de SEV em Gravataí?
Uma linha de SEV com 15 a 20 níveis de leitura, processamento e relatório técnico fica na faixa de R$1.320 a R$2.180, variando conforme a distância de deslocamento da equipe, a dificuldade de acesso ao terreno e o número de pontos investigados. Campanhas com múltiplas SEVs ou combinação com caminhamento elétrico têm valor ajustado caso a caso.
Em que tipo de solo a resistividade funciona melhor?
O método responde muito bem em solos argilosos e siltosos úmidos de Gravataí, onde a baixa resistividade contrasta fortemente com a rocha sã. Em areias secas ou aterros com entulho, a resistividade sobe e o sinal se torna mais ruidoso, exigindo maior corrente de injeção. A presença de argilas expansivas também gera curvas características que o técnico experiente sabe interpretar sem confundir com o embasamento rochoso.
